Anteny offsetowe

Firma Famaval oferuje szeroki wachlarz anten offsetowych. Anteny te cieszą się dużym zainteresowaniem wśród klientów indywidualnych a najpopularniejsze rozmiary to 90 cm, 80 cm oraz 60 cm. W Polsce do odbioru kanałów HD zalecane są anteny nie mniejsze niż 80 cm.
Kolory w tabelach oznaczają:
Stal Aluminium

Anteny z plastikowym mocowaniem

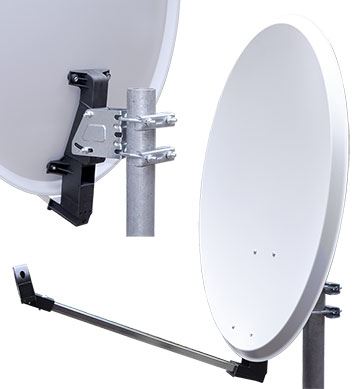

PP T 45/55/60/65

Parametry techniczne

45 55 60 65
Rozmiar (mm) 490 X 450 575 X 535 632 X 583 708 X 653
Wzmocnienie dla 12.75 GHz (dB) 33,5 35,4 36,4 37,5
Wykończenie Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 25 / 40 25 / 40 25 / 40 25 / 40
Elewacja 22º / 56º 19º / 53º 18º / 52º 18º / 52º
Mocowanie PP & Galw. Stal PP & Galw. Stal PP & Galw. Stal PP & Galw. Stal
Waga (Kg) 1,40 1,80 1,90 1,80

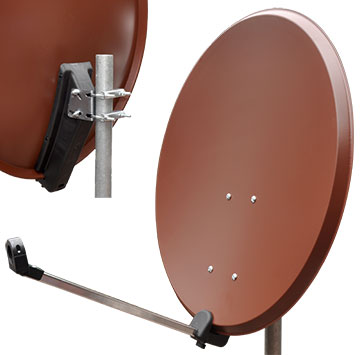

PP L 80/85

Parametry techniczne

80 85
Rozmiar (mm) 845 X 779 905 x 834
Wzmocnienie dla 12.75 GHz (dB) 38,5 38,7
Wykończenie Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 30 / 60 30 / 60
Elewacja 20º / 61º 18º / 60º
Mocowanie PP & Galw. Stal PP & Galw. Stal
Waga (Kg) 4,20 / 3,00 4,8 / 3,10

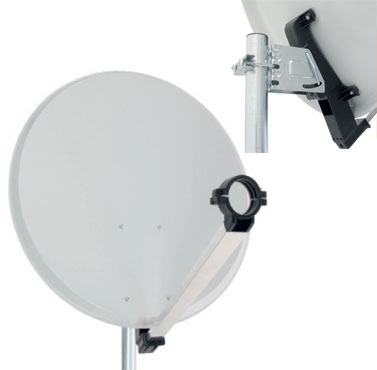

PP ECO 45/55/60/65

Parametry techniczne

45 55 60 65
Rozmiar (mm) 490 X 450 575 X 535 632 X 583 708 X 653
Wzmocnienie dla 12.75 GHz (dB) 33, 5 35, 4 36, 4 37, 5
Wykończenie Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 25 /40 25 / 40 25 / 40 25 / 40
Elewacja 22º / 56º 19º / 53º 18º / 52º 18º / 52º
Mocowanie PP & Galw. Stal PP & Galw. Stal PP & Galw. Stal PP & Galw. Stal
Waga (Kg) 1,40 1,80 1,90 1,80

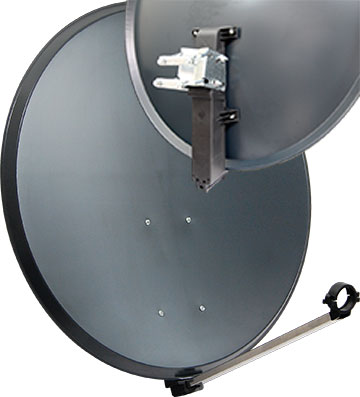

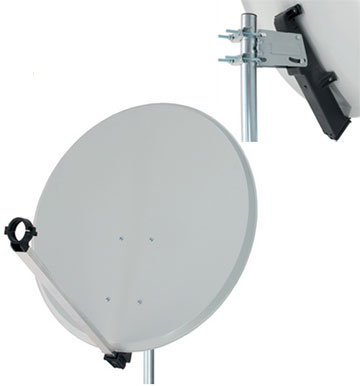

PP ECO 80/85

Parametry techniczne

80 85
Rozmiar (mm) 845 X 779 905 X 834
Wzmocnienie dla 12.75 GHz (dB) 38,5 38,7
Wykończenie Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 30 / 60 30 / 60
Elewacja 16º / 59º 15º / 58º
Mocowanie PP & Galw. Stal

PP & Galw. Stal
Waga (Kg) 3,80 4,3

PP E 63 BD

Parametry techniczne

63 BD
Rozmiar (mm) 675 x 625
Wzmocnienie dla 12.75 GHz (dB) 36, 8
Wykończenie Poliester RAL 7035
Średnica mocowania (mm) 25 x 50
Elewacja 0º x 90º
Mocowanie PP & Galw. Stal
Waga (Kg) 2,20

SP 80 80-30 / 80-50

Parametry techniczne

30 50
Rozmiar (mm) 845 X 779 845 X 779
Wzmocnienie at 12, 75 GHz (dB) 38,5 38,5
Wykończenie Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 30 / 60 30 / 60
Elewacja 19º / 59º 19º / 59º
Mocowanie PP & Galw. Stal PP & Galw. Stal
Waga (Kg) 4,30 / 3,10 4,4 / 3,20




Anteny z metalowym mocowaniem

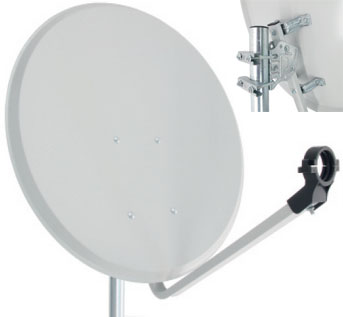

ECO T 45/55/60/65

Parametry techniczne

45 55 60 65
Rozmiar (mm) 490 x 450 577 X 537 632 X 583 708 X 653
Wzmocnienie dla 12.75 GHz (dB) 33,5 35,4 36,4 37,5
Wykończenie Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 25 / 40 25 / 40 25 / 40 25 / 40
Elewacja 0º / 87º 0º / 88º 0º / 88º 2º / 88º
Mocowanie Galw. Stal Galw. Stal Galw. Stal Galw. Stal
Waga (Kg) 1,80 / 1,60 2,30 / 2,15 2,40 / 1,90 2,50 / 2,35

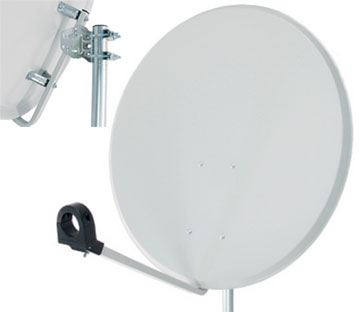

ECO T 80/85

Parametry techniczne

80 85
Rozmiar (mm) 845 X 779 905 X 834
Wzmocnienie dla 12.75 GHz (dB) 38, 5 38, 7
Wykończenie Poliester RAL 7035 Poliester 7035
Średnica mocowania (mm)

25 / 40

25 / 40
Elewacja 0º / 90º 0º / 90º
Mocowanie Galw. Stal Galw. Stal
Waga (Kg) 3,80 / 3,00 4,30 / 3,10

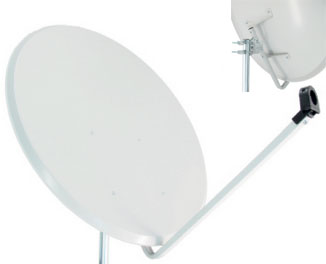

ECO T 100/110

Parametry techniczne

100 110
Rozmiar (mm) 1035 X 959 1204 X 1112
Wzmocnienie dla 12.75 GHz (dB) 40,3 41,2
Wykończenie Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 30 / 60 30 / 60
Elewacja 3º / 90º 0º / 87º
Mocowanie Galw. Stal Galw. Stal
Waga (Kg) 7,00 / 4,80 8,50 / 6,20

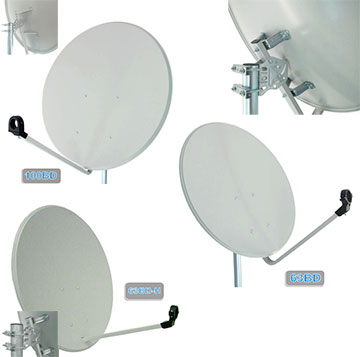

ECO T 63BD/100BD/63BD-H

Parametry techniczne

63BD 100BD 63 BD-H
Rozmiar (mm) 675 x 625 1040 x 957 675 x 625
Wzmocnienie dla 12.75 GHz (dB) 36,8 40,4 36,8
Wykończenie Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 25 / 50 30 / 60

25 / 40

Elewacja 1º / 87º 0º / 85º 0º / 90º
Mocowanie Galw. Stal Galw. Stal Galw. Stal
Waga (Kg) 2,70 7,30 3,20

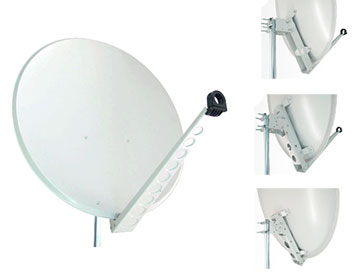

TRX 80/85/100/110

Parametry techniczne

80 85 100 110
Rozmiar (mm) 845 x 779 905 x 834 1035 x 959 1204 x 1112
Wzmocnienie dla 12.75 GHz (dB) 38, 5 38, 7 40, 3 41, 2
Wykończenie Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035 Poliester RAL 7035
Średnica mocowania (mm) 30 / 60 30 / 60 35 / 60 35 / 60

Elewacja

0º / 62º 0º / 59º 0º / 86º 8º / 49º
Mocowanie Galw. Stal / RAL7035 Galw. Stal / RAL7035 Galw. Stal / RAL7035 Galw. Stal / RAL7035
Waga (Kg) 5,20 / 4,40 5,80 / 4,60 8,90 / 6,70 10,60 / 8,30

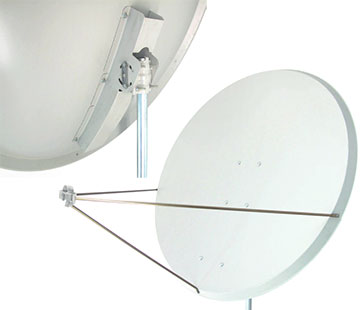

TRX 125/130

Parametry techniczne

125 130
Rozmiar (mm) 1348 x 1245 1420 x 1300
Wzmocnienie dla 12.75 GHz (dB) 42,4 42,8
Wykończenie Poliester Poliester
Średnica mocowania (mm) 50 / 60 50 / 60
Elewacja 0º / 90º 0º / 90º
Mocowanie Galw. Stal / RAL7035 Galw. Stal / RAL7035
Waga (Kg) 13,40 / 9,80 14,20 /10,20

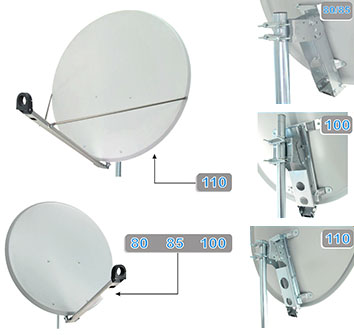

TRX EL 80/85/100/110

Parametry techniczne

80 85 100 110
Rozmiar (mm) 845 x 779 905 x 834 1032 x 952 1190 x 1100
Wzmocnienie dla 12.75 GHz (dB) 38,5 38,7 40,3 41,2
Wykończenie Poliester RAL7035 Poliester RAL7035 Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 30 / 60 30 / 60 35 / 60 35 / 60
Elewacja 0º / 62º 0º / 59º 0º / 86º 8º / 49º
Mocowanie Galw. Stal Galw. Stal Galw. Stal Galw. Stal
Waga (Kg) 4,90 / 4,10 5,50 / 4,25 8,50 / 6,30 10,20 / 7,90

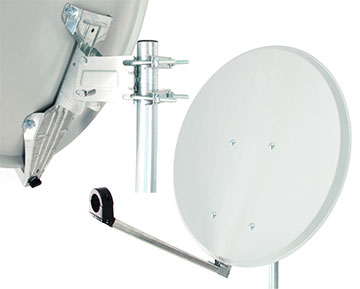

CLCLK 65/80/85

Parametry techniczne

65 80 85
Rozmiar (mm) 708 x 653 845 x 779 905 x 834
Wzmocnienie dla 12.75 GHz (dB) 37,5 38,5

38,7

Wykończenie Poliester RAL7035 Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 30 /60 30 / 60 30 / 60
Elewacja 6º / 86º 3º / 84º 0º / 82º
Mocowanie Galw. Stel Galw. Stal Galw. Stal
Waga (Kg) 3,20 / 3,10 4,70 / 3,90 5,30 / 4,00

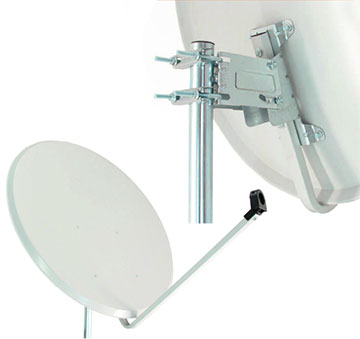

LH 80/85

Parametry techniczne

80 85
Rozmiar (mm) 845 x 779 905 x 834
Wzmocnienie dla 12.75 (dB) 38,5 38,7
Wykończenie Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 30 / 60 30 / 60
Elewacja 0º / 58º 0º / 56º
Średnica mocowania Galw. Stal Galw. Stal
Waga (Kg) 5,00 / 4,20 5,50 / 4,25

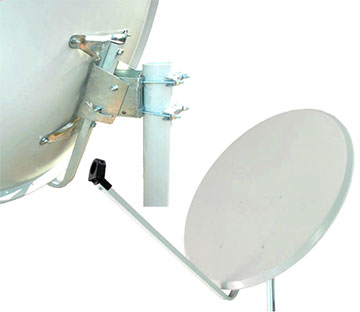

LH 100/110

Parametry techniczne

100 110
Rozmiar (mm) 1032 x 952 1190 x 1100
Wzmocnienie dla 12.75 GHz (dB) 40,3 41,2
Wykończenie Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 35 / 60 35 / 60
Elewacja 0º / 90º 0º / 90º
Mocowanie Galw. Stal Galw. Stal
Waga (KG) 8,40 / 6,20 9,80 / 7,50

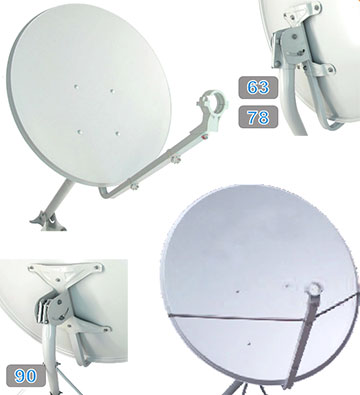

LH AL 63BD/75/80/90BD

Parametry techniczne

63 78 90
Rozmiar (mm) 675 x 625 845 x 779 1035 x 950
Wzmocnienie dla 12.75 (dB) 36,8 38,5 40,9
Wykończenie Poliester RAL7035 Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 41,5 / 41,5 41,5 / 41,5 41,5 / 41,5
Elewacja 0º / 90º 0º / 90º 0º / 90º
Mocowanie

Galw. Stal

 Galw. Stal Galw. Stal
Waga (Kg) 3,10 5,75 8,40

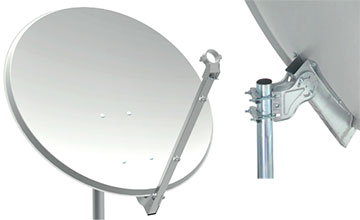

MET 55/60/65/63BD

Parametry techniczne

55 60 65 63 BD
Rozmiar (mm) 575 x 535 632 x 583 708 x 653 675 x 625
Wzmocnienie dla 12.75 (dB) 35,4 36,4 37,5 36,8
Wykończenie Poliester RAL7035 Poliester RAL7035 Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 25 / 50 25 / 50 25 / 50 25 / 50
Elewacja 0º / 90º 0º / 90º 0º / 90º 0º / 90º
Mocowanie Galw. Stal / AL Galw.Stal / AL Galw.Stal / AL Galw.Stal / AL
Waga (Kg) 2,40 / 2,30 2,50 / 2,40 2,60 / 2,50 2,90

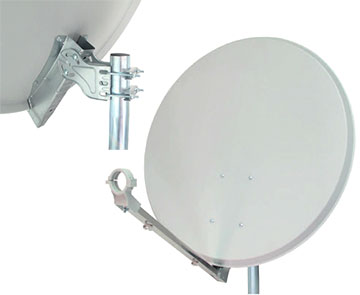

MET 80/85

Parametry techniczne

80 85
Rozmiar (mm) 845 x 779 905 x 834
Wzmocnienie dla 12.75 GHz (dB) 38,5 38,7
Wykończenie Poliester RAL7035 Poliester RAL7035
Średnica mocowania (mm) 25 / 50 25 / 50
Elewacja 0º / 90º 0º / 90º
Mocowanie Galw. Stal / AL Galw. Stal / AL
Waga (Kg) 4,20 / 3,40 4,80 / 3,60
